电子产品的外观件，比如手机中框、智能手表外壳、TWS耳机充电仓，对表面处理的要求往往比结构件更苛刻。一款产品能不能在货架上抓住用户，很大程度取决于它的光泽度、手感、耐磨性和色彩一致性。在众多表面处理工艺中，电镀与喷涂是两条最常被拿来比较的技术路线。作为深耕精密模具与表面处理领域的从业者，重庆顺工巧精密模具有限公司结合多年加工经验，从原理到落地细节做一次系统梳理。

电镀与喷涂：原理差异决定了适用场景

电镀本质上是电化学过程。将工件浸入含金属离子的电解液中，通以直流电，金属离子在阴极（工件）表面还原沉积，形成一层致密的金属或合金镀层。常见的装饰性电镀包括镀铬、镀镍、镀金以及近年流行的PVD（物理气相沉积）代铬工艺。镀层与基材之间是金属键结合，附着力强，外观呈现金属本色的高反射质感。

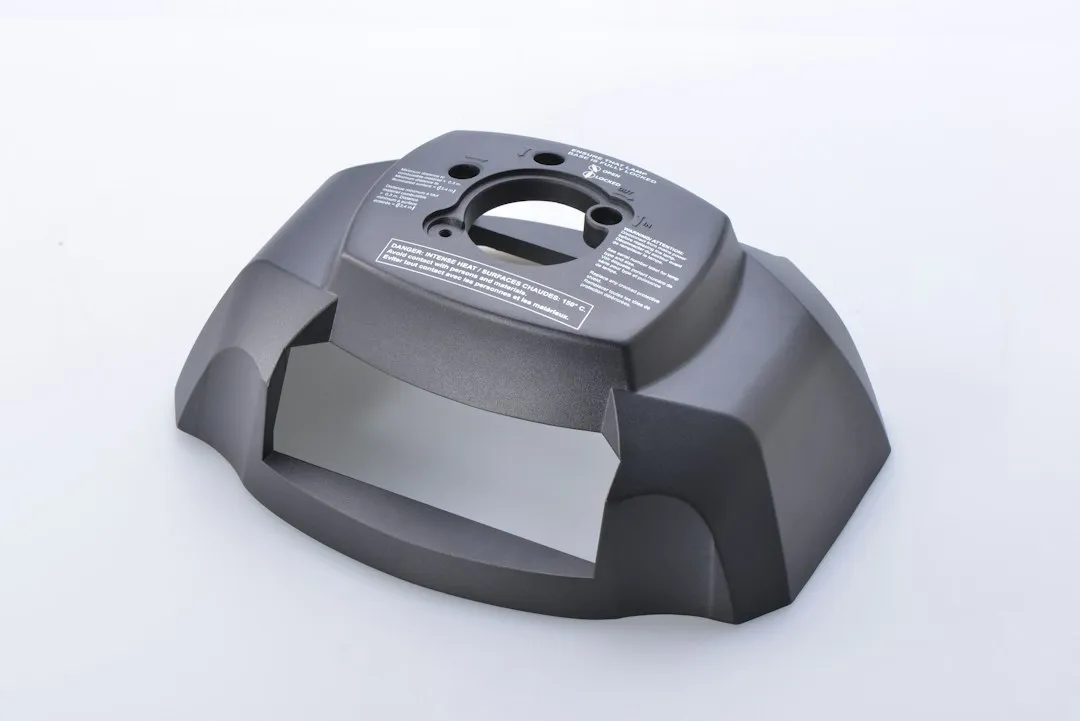

喷涂则是物理覆盖。涂料经喷枪雾化后附着在基材表面，通过溶剂挥发或UV固化形成连续涂膜。它不依赖电化学反应，因此对基材导电性没有要求，塑料、玻璃、金属都能上漆。喷涂的色彩自由度极高，哑光、高光、金属漆、珠光漆都能实现。

两者之前通常都离不开一道基础工序——抛光打磨。基材表面的粗糙度直接决定后续镀层或涂层的平整度，Ra值控制在0.2μm以下时，电镀件才能呈现镜面效果。

选择时该看哪些硬指标

从实际项目经验出发，建议从以下几个维度做取舍：

• 附着力与耐久性：电镀层硬度可达HV800以上（硬铬），耐磨耐刮；喷涂的UV涂层铅笔硬度通常在2H-3H，长期摩擦区域需谨慎评估。
• 电磁屏蔽需求：电子产品若涉及EMI屏蔽，导电性电镀是刚需，普通喷涂无法替代。
• 色彩与设计自由度：喷涂可调配任意潘通色号，电镀受限于金属色泽，虽有染色工艺但色域窄。
• 成本与环保：电镀涉及重金属废水处理，环保合规成本高；喷涂的VOCs排放同样受管控，但水性涂料和UV固化技术已大幅降低环境负担。
• 基材适配：ABS塑料电镀前需化学镀镍打底，工艺链长；喷涂对塑料直接施工，流程更短。

容易踩坑的几个细节

电镀件最常见的问题是露底和麻点，根源往往在抛光打磨环节——抛光轮残留的蜡质未彻底清除，镀层就会局部结合不良。另外，镀层厚度不均匀会导致装配尺寸偏差，精密件需控制公差在±3μm以内。

喷涂的典型缺陷是橘皮和流挂。前者与喷枪距离、涂料粘度有关，后者多因单次喷涂过厚。对于需要局部导电的工件，喷涂前必须做遮蔽处理，否则会影响天线信号或接地性能。

还有一点常被忽略：表面处理后的工件在装配和运输中需要专用周转具，避免镀层划伤或涂层碰伤，否则前道工序的良率优势会被后道损耗吃掉。

电子产品外观加工没有万能方案。追求金属质感、电磁屏蔽和极致耐磨，电镀是首选；需要丰富色彩、快速打样和塑料基材直涂，喷涂更灵活。重庆顺工巧精密模具有限公司在模具制造与表面处理配套方面积累了完整工艺链，可根据产品定义在抛光打磨、电镀、喷涂之间给出最优组合建议，帮助客户在外观、性能与成本之间找到平衡点。
